Непосредственно измеряемая величина - содержание кислорода, который растворён в жидкости, окружающей образец. При дыхании образец потребляет кислород из окружающей его жидкости, при фотосинтезе - выделяет кислород. Полярографический электрод Кларка, составляющий дно измерительной камеры, позволяет детектировать и точно измерять малейшие изменения в концентрации растворённого кислорода.
Типы образцов
- хлоропласты,
- микроводоросли,
- любые другие суспендированные (или помещенные в водную среду) фотосинтезирующие образцы,
- митохондрии,
- корни растений,
- любые другие суспендированные (или помещенные в водную среду) образцы, потребляющие кислород.

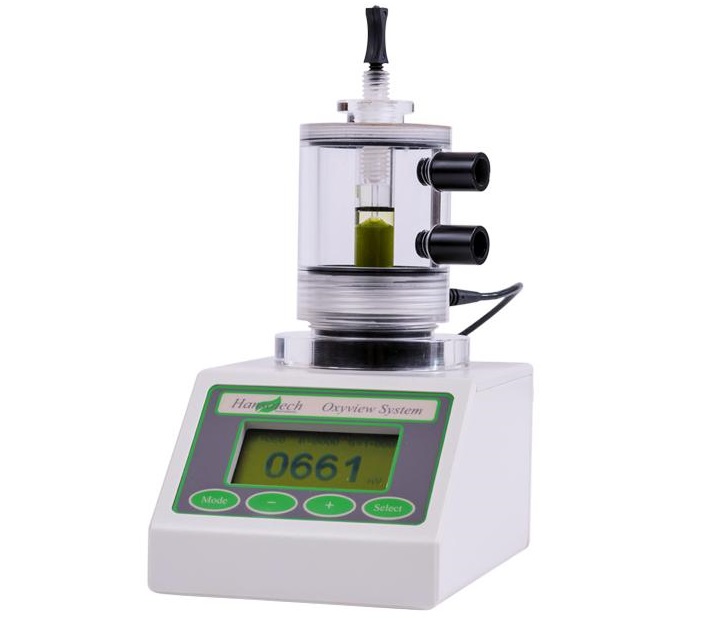

Особенности и преимущества системы
- прозрачная электродная камера позволяет выполнять визуальный контроль образца и производить равномерное освещение образца;
- дисковый электрод Кларка составляет дно реакционного сосуда;
- встроенная магнитная мешалка осуществляет перемешивание образца;
- термостатирование с помощью водяной рубашки;
- газонепроницаемый плунжер защищает образец от воздействия окружающего воздуха;
- отверстие с клапаном посередине плунжера для добавления раствора в реакционный сосуд с помощью шприца;
- содержание кислорода отображается в реальном времени на дисплее;
- управление настройками с помощью сенсорной 4-х кнопочной клавиатуры;
- дисплей с крупными цифрами;
- аналоговый выход для подсоединения к рекордеру (записывающему устройству);
- очень компактная (футпринт всего 9 х 13,5 см).
Характеристика | Значение |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
Основные процессы, для изучения которых производятся измерения | фотосинтез / респирация при естественном освещении или в темноте |
Тип образцов | образцы в жидкой фазе |
Объём образца | 0,2 – 2,5 мл |
Футпринт системы (занимаемая площадь) | 90 х 135 мм |
Входные разъёмы | SMB (для датчика кислорода S1) |
Выходные разъёмы | аналоговый 0 – 5 В (для передачи сигнала с датчика кислорода на внешнее устройство записи) |
ЭЛЕКТРОДНАЯ КАМЕРА (DW1) | |
Температурный контроль | циркуляция воды через водяную рубашку |
Прозрачность электродной камеры | прозрачная |
Материал исполнения внешнего корпуса электродной камеры | акрил |
Материал исполнения сосуда для образца | боросиликатное стекло |
Форма сосуда для образца | цилиндр с высокоточным диаметром |
Характеристики плунжера (ограничивает сверху сосуд с образцом) | варьируемый по высоте, с центральным отверстием и клапаном для нанесения образца |
Размеры (диаметр х высота); вес | 65 х 105 мм; 100 г |
КОНТРОЛЬНЫЙ МОДУЛЬ (OXYV1) | |
Параметры дисплея | LCD, 3 строки, крупные цифры для показаний измерений, серия интуитивных меню для управления настройками |
Тип клавиатуры | сенсорная, запаянная пленкой |
Поляризующее напряжение, подаваемое на кислородный электрод | в диапазоне 0,4 – 0,9 В (дефолтное и рекомендуемое значение: 0,7 В) |
Входные разъёмы | SMB (для датчика кислорода S1) |
Выходные разъёмы | аналоговый 0 – 5 В (для передачи сигнала на внешнее устройство записи) |
КИСЛОРОДНЫЙ ЭЛЕКТРОД (S1) | |
Диапазон измерений уровня кислорода | 0 – 100% |
Время отклика | < 5 с (10-90%) |
Разрешение результатов измерений (при 20°С) | 10 х 10-6 μмоль/мл |
Формы отображения результатов измерений | абсолютные значения или % |
Тип кислородного электрода | дисковый полярографический кислородный электрод Кларка |
Потребление кислорода электродом во время измерений | < 0,015 μмоль/час в типичных измерениях |
Поляризующее напряжение | в диапазоне 0,4 – 0,9 В (дефолтное и рекомендуемое значение: 0,7 В) |
