Система Oxytherm+ представляет собой систему на основе кислородного электрода для проведения исследований по респирации и фотосинтезу. Система доступна в двух версиях: Oxytherm+R (респирация) и Oxytherm+P (фотосинтез), каждая из которых предназначена для решения соответствующих задач. Обе версии оснащаются продвинутой электронной рабочей электродной камерой со специфическим набором функций и обеспечивают прецизионный контроль образца, а также температуры процесса в диапазоне от 3 до 40 °С с помощью встроенного элемента Пельтье.
Температура в рабочей камере контролируется с помощью ПО OxyTrace+ для ОС Windows. Текущие показания температуры выводятся на ЖК-дисплей, встроенный в рабочую камеру. Кроме того, трехцветные светодиодные индикаторы сигнализируют о процессах охлаждения камеры (синий), нагрева (красный) и о стабилизации температуры (зеленый).
Система Oxytherm+R отлично подходит для измерений клеточной респирации, а также митохондриальной респирации.

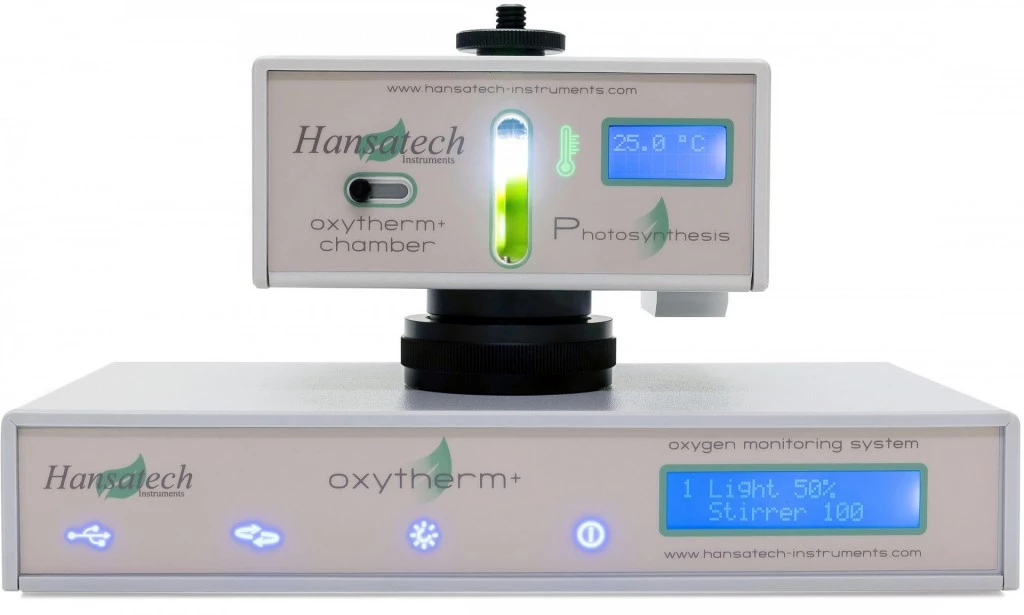

Система Oxytherm+P имеет дополнительную функциональность, связанную с измерениями фотосинтетической активности образцов. Она оснащена двумя светодиодными источниками белого света высокой интенсивности. Они обеспечивают равномерную освещенность образцов объемом 1–2 мл с интенсивностью до 4000 μmol·sm-2·s-1.
Системы Oxytherm+ позволяют измерять уровень потребления кислорода во времени образцами в жидкой фазе. Они дают возможность решать широкий круг прикладных задач, предусматривающих прецизионный контроль температурного режима проведения экспериментов, связанных с изучением респирации и фотосинтеза: клеточных и митохондриальных образцов, а также суспензий изолированных хлоропластов.
Система Oxytherm+ представляет собой эффективный инструмент для измерения кислородного сигнала с полярографического электрода Кларка (тип S1), смонтированного в виде диска и обеспечивает простую и быструю калибровку и конфигурирование.
В систему встроена магнитная мешалка.
В состав системы Oxytherm+ входит компартмент электрода с встроенным термоэлектрическим регулятором Пельтье для обеспечения прецизионного температурного контроля при термостатирования образцов. Реакционный сосуд термоизолирован, что позволяет проводить эксперименты в широком диапазоне температур как выше, так и ниже комнатной температуры при нестандартных температурных условиях. Компартмент электрода позволяет обеспечить газонепроницаемую конструкцию, что исключает диффузию кислорода воздуха и позволяет проводить точные эксперименты с образцами малого объема.
ПО OxyTrace+ предназначено для конфигурирования системы, калибровки прибора, проведения экспериментов и анализа полученных данных. Данные сохраняются в виде файлов формата «CSV» и могут быть обработаны любыми программами, в том числе MS Excel.
Компоненты системы Oxytherm+
- Контрольно-управляющий блок OXYT1+R (либо OXYT1+P) с соответствующей электродной рабочей камерой и встроенным термоэлектрическим регулятором (элементом Пельтье) для термостатирования образцов;
- Дисковый кислородный электрод Кларка S1 с кабелем типа SMB-SMB;
- Программное обеспечение OxyTrace+;
- A2: аппликатор мембраны
- S2/P: магнитные перемешивающие элементы (5 шт./уп.);
- S3: боросиликатные рабочие сосуды (на замену) (2 шт./уп.);
- S4: тефлоновая мембрана (0,0125 мм × 25 мм × 33 м);
- S7C: набор уплотнительных колец для электродной камеры (на замену);
- S16: набор для очистки электродного диска S1;
- Система Oxytherm+P дополнительно: QTP1 – датчик уровня освещенности (ФАР) и температуры для калибровки светодиодного источника освещения с монтажным креплением.
| Контрольный электродный модуль Oxytherm+ | |||
| Диапазон измеряемых концентраций | кислород 0 – 100%, рН 0 – 14, Aux: 0 – 4,096V | ||
| Входные сигналы | S1 O2 электрод (SMB), pH/ISE (BNC), Aux (8 pin Mini Din), QTP1 датчик ФАР/температуры (6 pin Mini Din) | ||
| Разрешение | по кислороду 0,0003% (24 bit), pH: 0,0006 pH (16 bit), Aux: 62,5 μV/bit (16 bit) | ||
| Напряжение поляризации | 700 мВ | ||
| Чувствительность входного сигнала | 0 – 9000nA | ||
| Магнитная мешалка | программируемое управление, диапазон скоростей от 150 до 900 об/мин | ||
| Скорость сбора данных | от 0,1 до 10 в секунду | ||
| Управляющая плата | микроконтроллер 16 bit 32 MHz | ||
| Аналого-цифровой преобразователь | двойной низкой мощности, 16/24 Bit Sigma Delta | ||
| Дисплей | ЖК символьный 61×2 | ||
| Коммуникационный интерфейс | USB 2.0 | ||
| Аналоговый выход | 0 – 4,5В сигнал O2 | ||
| Размеры (В×Г×Ш) | 250×125×65 мм | ||
| Вес | 630 г | ||
| Электропитание | 95 – 260V / 12V DC 2,5A | ||
| Электрод кислородный дисковый типа S1 | |||
| Тип электрода | полярографический кислородный электрод Кларка | ||
| Сигнал электрода | 1,6μA при 21% O2 | ||
| Остаточный ток | 0,04μA при 0% O2 | ||
| Время отклика | в диапазоне 10 – 90% < 5 с | ||
| Потребление кислорода | < 0,015 мкмоль в час | ||
