В отличие от более компактной модели SpectraPen mini, SpectraPen LM 510 работает в расширенном спектральном диапазоне (до 1050 нм в NIR-версии) и оснащен встроенным сенсорным дисплеем для автономного управления и отображения данных. Прибор характеризуется точной радиометрической калибровкой и встроенным механизмом косинусной корректировки, что гарантирует высокую точность измерений при различных углах падения света.
Ключевые функции SpectraPen LM 510:
- Спектральный анализ: Определение спектрального состава света в диапазонах 340–790 нм (UVIS) или 640–1050 нм (NIR);
- Измерение освещенности: Оценка облучённости [Вт·м⁻²] и освещённости [люкс] в любом заданном диапазоне;
- Измерение плотности фотонного потока: Определение PPFD [мкмоль·м⁻²·с⁻¹] и ФАР;
- Цветометрические измерения: Определение цветовых координат по системе CIE1931, коррелированной цветовой температуры (CCT) и индекса цветопередачи (CRI);
- Программируемые протоколы: Возможность создания пользовательских формул в ПО для ПК для автоматического расчета любых величин.
Основные области применения SpectraPen LM 510:
- Светотехника: Тестирование и контроль качества светодиодных, люминесцентных и других источников света;
- Сельское хозяйство и тепличное хозяйство: Оценка спектрального состава фитоосвещения, контроль светодиодных панелей;
- Научные исследования: Фотобиологические эксперименты, изучение влияния света на растения и микроорганизмы;
- Промышленный контроль: Контроль качества осветительных приборов, калибровка оборудования;
- Экологический мониторинг: Измерение естественной инсоляции, оценка светового загрязнения;
- Архитектурное освещение: Профессиональная оценка цветопередачи и цветовой температуры.
SpectraPen LM 510 доступен в четырех конфигурациях, различающихся спектральным диапазоном и целевой средой применения:
- LM 510-H/UVIS: 340–780 нм, для измерений в помещениях (лаборатории, теплицы);
- LM 510-H/NIR: 640–1050 нм, для измерений в помещениях;
- LM 510-V/UVIS: 340–780 нм, для полевых условий, с возможностью крепления на штативе;
- LM 510-V/NIR: 640–1050 нм, для полевых условий, с возможностью крепления на штативе.

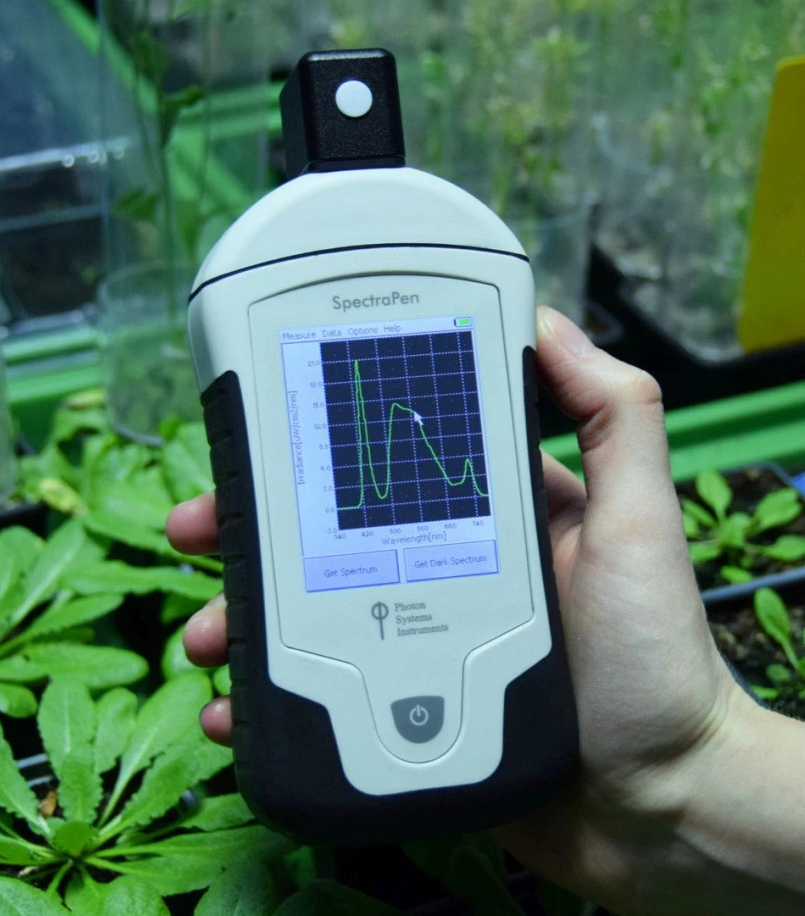

Управление прибором осуществляется через встроенный сенсорный дисплей с разрешением 240×320 пикселей и 65 535 цветами. Все результаты отображаются в числовом и графическом виде. Встроенный GPS-модуль позволяет привязывать измерения к географическим координатам с точностью ±1,5 м, а встроенная память объемом 16 МБ обеспечивает хранение до 4000 результатов измерений.
Передача данных на ПК осуществляется через USB-порт с возможностью экспорта в формате Excel. Набор инструментов обработки данных на дисплее включает zoom, маркер, изменение шкалы и сглаживание кривой. Функция автоматической подстройки чувствительности детекции упрощает настройку прибора для различных условий измерений.
Литий-ионная батарея емкостью 2600 мА·ч обеспечивает до 48 часов непрерывной работы. Корпус защищен от кратковременного воздействия капель воды, что делает прибор устойчивым к полевым условиям. Благодаря компактным размерам (180 × 75 × 40 мм) и весу 300 г, SpectraPen LM 510 удобен для длительных выездных работ.
| Общие сведения о модели | |
| Модель / Артикул: | SpectraPen LM 510 (портативный спектрорадиометр) |
| Доступные конфигурации: |
LM 510-H/UVIS — 340–780 нм (помещения) LM 510-H/NIR — 640–1050 нм (помещения) LM 510-V/UVIS — 340–780 нм (полевые условия) LM 510-V/NIR — 640–1050 нм (полевые условия) |
| Целевая среда применения: |
Конфигурации H: закрытые помещения, лаборатории, теплицы Конфигурации V: полевые условия, теплицы, ростовые камеры |
| Спектральные характеристики | |
| Диапазон спектрального отклика: | UVIS: 340–790 нм / NIR: 640–1050 нм |
| Полуширина спектрального отклика: | 9 нм (зависит от раскрытия диафрагмы) |
| Воспроизводимость детекции длины волны: | ± 0,5 нм |
| Диффузный свет (помехи): | -30 дБ |
| Оптический вход: | Косинус-скорректированный |
| Измеряемые параметры | |
| Радиометрические: | Спектральная плотность облучённости [мкВт × м⁻² × нм⁻¹]; спектр плотности фотонного потока [мкмоль × м⁻² × с⁻¹ × нм⁻¹] |
| Фотометрические: | Облучённость [Вт × м⁻²]; освещённость [люкс]; плотность фотонного потока [мкмоль × м⁻² × с⁻¹]; ФАР |
| Цветометрические: | Диаграмма CIE1931; цветовые координаты vCIE; коррелированная цветовая температура (CCT); индекс цветопередачи (CRI) |
| Электроника и обработка сигнала | |
| Время интегрирования сигнала: | Автоматически определяемое, 5 мс – 10 с |
| Динамический диапазон: | 2 режима: 1:4300 и 1:13000 |
| Аналого-цифровой преобразователь: | 16 бит |
| Управление и отображение | |
| Дисплей: | Сенсорный, цветной TFT, 240×320 пикс, 65 535 цветов |
| Форма отображения: | Числовая и графическая |
| Инструменты обработки на дисплее: | Zoom, маркер, изменение шкалы, сглаживание кривой |
| Автоматическая подстройка чувствительности: | Есть |
| Хранение и передача данных | |
| Внутренняя память: | 16 МБ (до 4000 результатов измерений) |
| Интерфейс: | USB (зарядка и передача данных) |
| Экспорт данных: | В формате Excel через ПО на ПК |
| Электропитание | |
| Тип батареи: | Литий-ионная перезаряжаемая (2600 мА·ч) |
| Время автономной работы: | До 48 часов при непрерывной работе |
| Максимальный ток зарядки: | 0,5 А |
| Способы зарядки: | Через USB (от ПК, зарядного устройства, power bank) |
| Геопозиционирование и физические параметры | |
| GPS-модуль: | Встроенный, точность ±1,5 м, картирование сигналов |
| Габариты (Д×Ш×Г): | 180 × 75 × 40 мм |
| Вес: | 300 г |
| Корпус: | Защищен от кратковременного воздействия капель воды |
| Рабочая температура: | от 0 до +55 °C |
| Относительная влажность: | от 0 до 95% (без конденсации) |
| Условия хранения: | от -10 до +60 °C, влажность 0–95% (без конденсации) |
