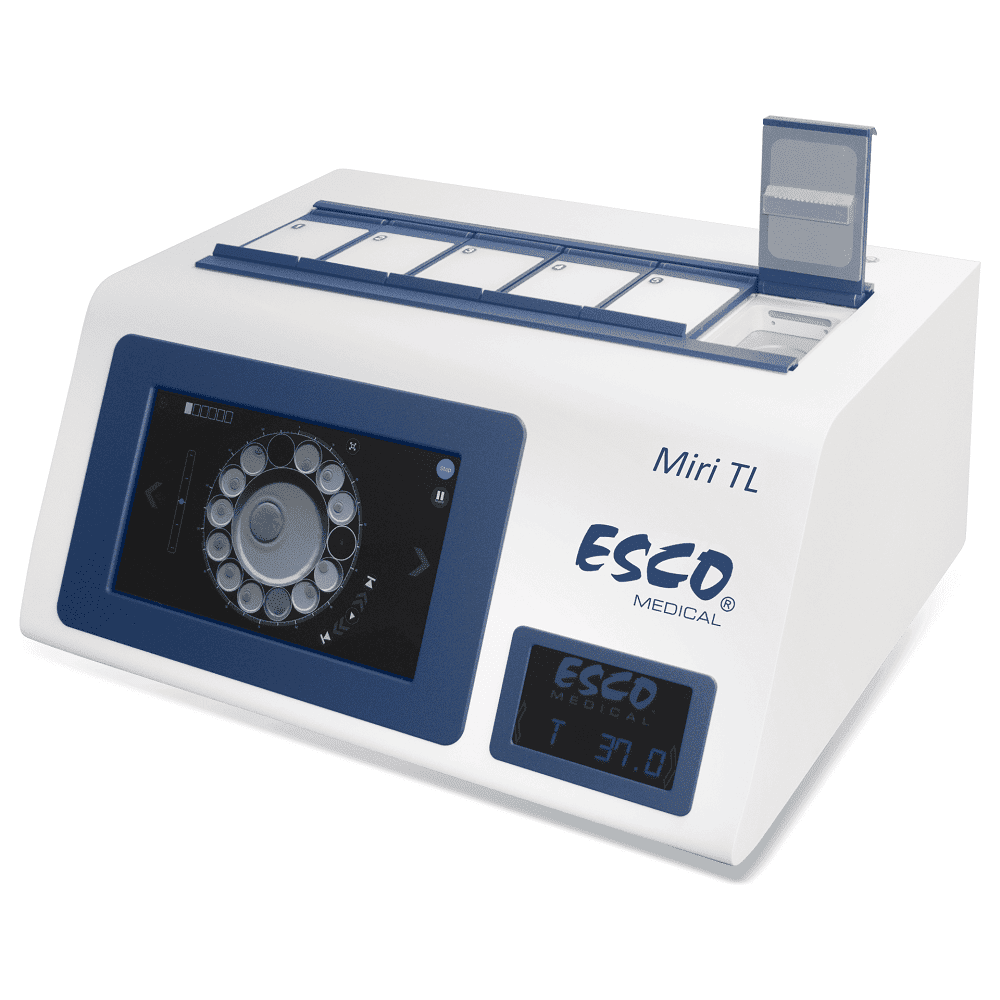

Разработанный и произведенный в ЕС, инкубатор MIRI® Time-Lapse обеспечивает высококачественные покадровые изображения развития эмбрионов в «реальном времени» без необходимости извлекать эмбрионы из безопасной инкубационной камеры для ручной микроскопии. Покадровый мониторинг эмбрионов предоставляет подробные морфокинетические данные на протяжении всего развития эмбриона, которые недоступны при обычной микроскопической оценке. Это позволяет наблюдать за всеми важными событиями, помогая выявлять здоровые эмбрионы с наибольшей вероятностью имплантации, с целью достижения более высоких показателей беременности.
Интегрированная покадровая съемка высокого разрешения
Инкубатор оснащен встроенной системой камер, которая делает высококачественные снимки каждого эмбриона через заданные интервалы времени. Технически это достигается за счет специализированного оптического тракта и моторизованного столика, перемещающегося между отдельными лунками чашки Петри. Это позволяет системе создавать покадровое видео для каждого эмбриона, обеспечивая полную запись его развития от оплодотворения до стадии бластоцисты. Этот непрерывный поток данных позволяет обнаруживать аномальные паттерны дробления, которые были бы пропущены при традиционных ежедневных проверках.
Изоляция в нескольких камерах
Техническая архитектура состоит из нескольких независимых камер, каждая из которых служит автономным инкубатором для одного пациента. Такая изоляция имеет решающее значение, поскольку гарантирует, что при доступе к одной камере для обслуживания или загрузки образцов в чашки Петри остальные камеры остаются в полной нетронутости. Каждая камера имеет собственную систему подачи газа и управления нагревом, что предотвращает температурное и атмосферное «взаимодействие» между образцами разных пациентов и поддерживает стабильную среду.
Морфокинетический анализ и аннотирование данных
Помимо визуализации, система включает в себя сложное программное обеспечение, разработанное для морфокинетического анализа. Эмбриологи могут использовать это программное обеспечение для аннотирования ключевых этапов развития, таких как точное время первого дробления (t2) или начала кавитации. Технически, эти данные сравниваются с установленными моделями для облегчения отбора эмбрионов. Такой объективный подход, основанный на данных, снижает субъективность традиционной оценки и обеспечивает более всестороннюю оценку жизнеспособности эмбриона.
Прямой нагрев и термическая стабильность
Регулирование температуры осуществляется с помощью системы прямого нагрева, при которой дно камеры и крышка нагреваются независимо друг от друга. Такая техническая конфигурация обеспечивает прямой нагрев чашек Петри, а нагретая крышка предотвращает образование конденсата. Предотвращение образования конденсата имеет решающее значение в системе покадровой съемки, поскольку любая влага на крышке будет мешать четкости изображения на камере. Система спроектирована таким образом, чтобы поддерживать температуру в очень узком диапазоне, обычно ± 0,1 °C.
Гипоксическая культура и система смешивания газов
Система MIRI Time-Lapse технически оптимизирована для инкубации в трехкомпонентной газовой среде, что позволяет регулировать концентрацию CO₂ и O₂ . Большинство лабораторий используют эту функцию для поддержания гипоксической среды (5 % O₂ ) , которая, как доказано, полезна для развития эмбрионов. Встроенный газосмеситель использует высокоточные датчики для обеспечения точного поддержания атмосферы внутри каждой камеры. Быстрое восстановление газового состава после закрытия камеры гарантирует, что pH культуральной среды восстановится до оптимального уровня в течение нескольких минут.
Специализированная конструкция антенны для точного отслеживания.
Для обеспечения автоматизированной визуализации в инкубаторе используются специальные чашки Петри с микролунками. Эти лунки технически спроектированы таким образом, чтобы каждый эмбрион находился в фиксированных координатах. Программное обеспечение инкубатора запрограммировано на распознавание этих координат, что позволяет камере автоматически фокусироваться и делать снимки каждого эмбриона в чашке без ручного вмешательства. Такая стандартизированная ориентация имеет решающее значение для надежности данных покадровой съемки.
Системы непрерывного мониторинга и сигнализации
Система оснащена комплексным блоком мониторинга на основе микропроцессора, который отслеживает все параметры окружающей среды в режиме реального времени. Интуитивно понятный сенсорный дисплей позволяет с первого взгляда оценить состояние всех камер. Технически система включает в себя обширный набор сигналов тревоги, оповещающих пользователя о любых отклонениях в концентрации газа, температуре или скорости потока. Такой непрерывный контроль обеспечивает высокую степень безопасности эмбрионов, гарантируя немедленное устранение любых технических проблем.
Интегрированная HEPA-фильтрация и фильтрация летучих органических соединений
Для защиты эмбрионов от химического и пылевого загрязнения инкубатор оснащен усовершенствованной системой фильтрации воздуха. Рециркулирующий газ проходит через HEPA-фильтр для удаления взвешенных частиц и специализированный фильтр для летучих органических соединений (ЛОС) для удаления токсичных газов. Эта техническая особенность обеспечивает поддержание сверхчистой микросреды внутри камер, что крайне важно для чувствительных биологических процессов, происходящих на ранних стадиях развития человека.
| Параметр | Miri TL6 |
|---|---|
| Габаритные размеры | 785 x 596 x 380 мм (30,9 x 23,5 x 15,0 дюймов) |
| Диапазон регулировки температуры | 25 - 40 °C |
| Расход газа (CO₂) * | < 2 л/ч |
| Расход газа (N₂) ** | < 10 л/ч |
| Диапазон регулирования CO₂ | 1,9 - 10% |
| Диапазон регулирования O₂ | 5 - 20% |
| Входное давление газа | 0,6 бар (8,7 psi) |
| Встроенный микроскоп | Объектив Zeiss 20x имеет числовую апертуру 0,35 и предназначен для освещения с длиной волны 635 нм. |
| Освещение эмбриона | 0,064 с на изображение, при использовании одного красного светодиода мощностью 1 Вт (635 нм) |
| Разрешение камеры | 1280 x 1024. Монохромное, 8-битное, система IDS. |
| Коэффициент оптической трубки | 2,22 пикселя/мкм |
| Фокальные плоскости изображения | 5-минутный интервал между снимками в 3-7 фокальных плоскостях. |
