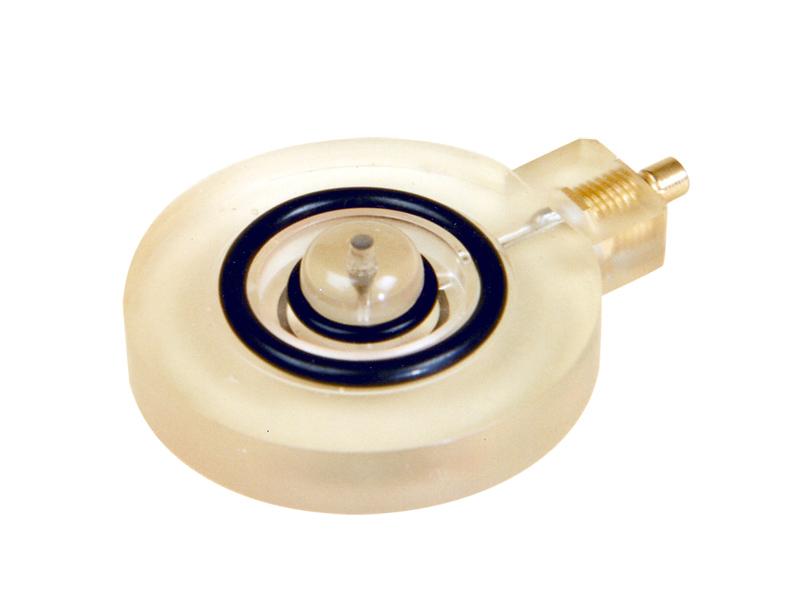

С момента своей первоначальной разработки в начале 1970-х годов Томом Делье и Дэвидом Уокером, дисковый кислородный электрод Кларка S1 практически не изменился, что является верным свидетельством качества и надежности датчика. Датчик S1 состоит из платинового катода и серебряного анода, помещенных в диск из эпоксидной смолы, и подготовлен к использованию путем удержания слоя 50% насыщенного раствора KCl под кислородопроницаемой мембраной из ПТФЭ. Бумажная прокладка, расположенная под мембраной, действует как фитиль, обеспечивая равномерный слой электролита между анодом и катодом. При подаче небольшого напряжения на эти электроды (платина имеет отрицательный заряд по отношению к серебру) протекающий ток сначала пренебрежимо мал, и платина поляризуется (то есть принимает внешний потенциал). При повышении этого потенциала до 700 мВ кислород на поверхности платины восстанавливается, первоначально до пероксида водорода H₂O₂, так что полярность стремится к разряду, поскольку электроны отдаются кислороду (который действует как акцептор электронов). Протекающий при этом ток стехиометрически зависит от количества кислорода, потребляемого на катоде. Реакции с использованием дискового электрода S1 | Системы измерения флуоресценции хлорофилла и кислородного электрода для исследований клеточного дыхания и фотосинтеза. При подключении к блоку управления электродами S1 обеспечивает быстрый, эффективный и точный метод обнаружения небольших изменений концентрации кислорода.
- Тип электрода: полярографический кислородный датчик типа Кларка
- Выход электрода: обычно 1,6 мкА при 21% O2
- Остаточный ток: обычно 0,04 мкА при 0% O2
- Время отклика: 10–90% обычно <5 секунд
- Потребление кислорода: обычно <0,015 мкмоль/ч -1
